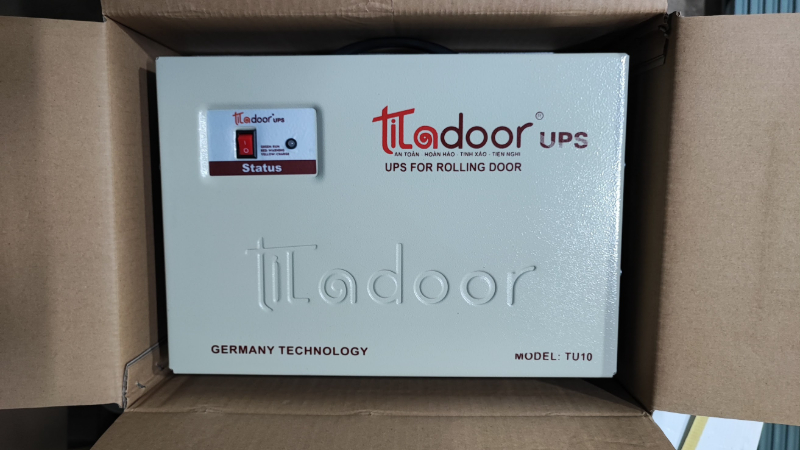

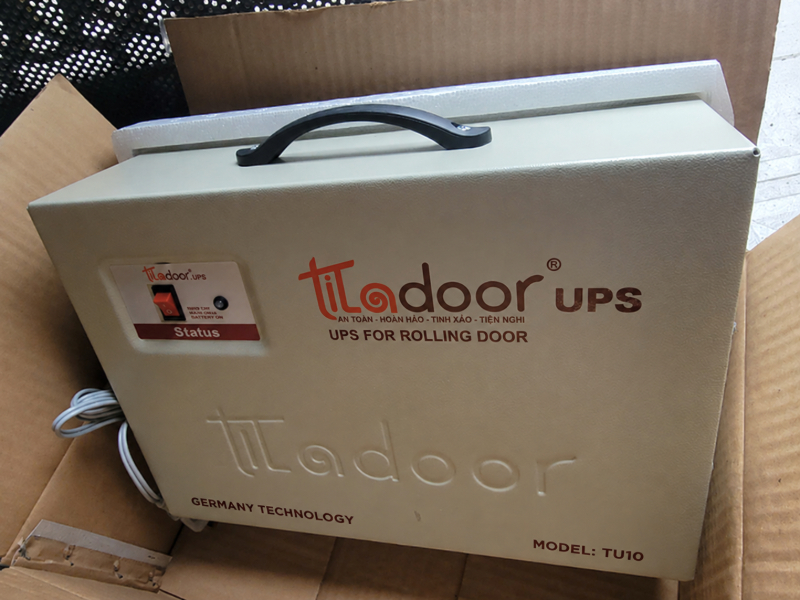

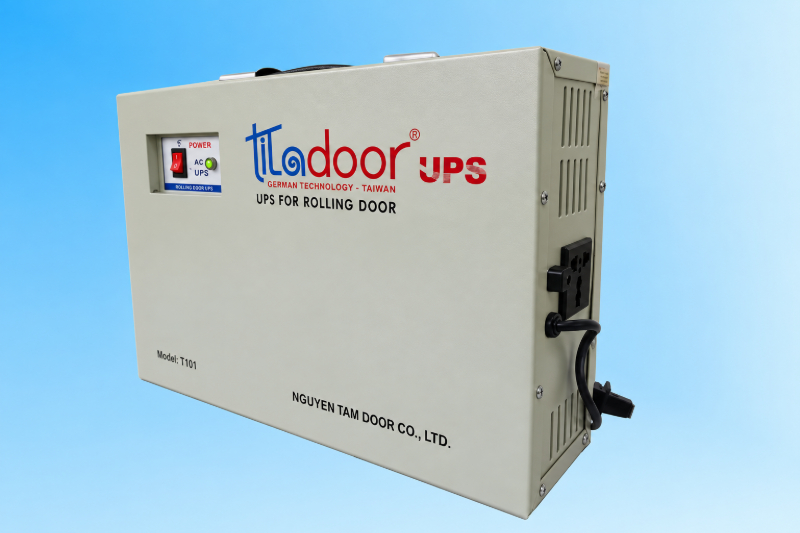

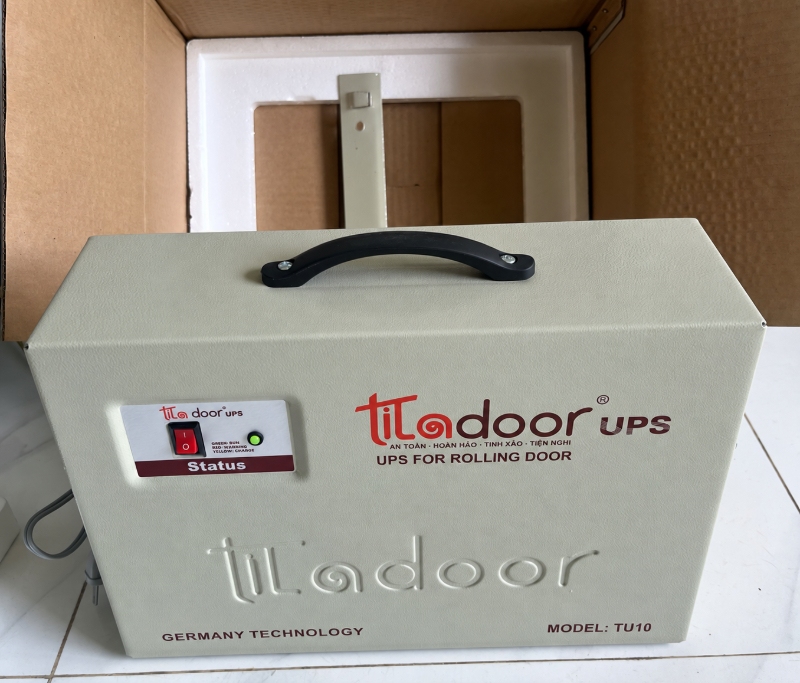

Bình lưu điện Titadoor TU10 1000KG là thiết bị được dùng để hỗ trợ cho cửa cuốn tự động hoạt động được bằng remote điều khiển từ xa được dễ dàng nếu như mất điện.
- TU10 dùng cho motor cửa cuốn <= 1000kg.
- Điện áp: 220V/50Hz.
- Ắc quy: 24V [(12V - 12Ah)*2] hoặc 24V [(12V - 15Ah)*2]
- Trọng lượng: ~ 13 kg (tùy thuộc dung lượng ắc quy).
- Thời gian chờ: > 30 giờ (tùy thuộc dung lượng ắc quy).
- Kích thước: 342 x 242 x 100 (W x H x D).
- Bảo hành: 12 tháng.
- Phụ kiện kèm theo: Dây nguồn, bộ giá treo tường.
- Ắc quy có dung lượng (Ah) càng lớn thì thời gian chờ của UPS càng lâu.
- Khi có điện lưới trong dải điện áp từ 175V – 240V thì máy ups sẽ tự động nối điện lưới cho mô-tơ cửa hoạt động và nạp điện cho bình ắc-quy.
- Khi điện lưới mất hoặc bị sụt áp xuống dưới 170V máy sẽ tự chuyển mạch cho cửa dùng nguồn điện phát ra từ máy.
- Thời gian lưu điện: 36 – 48 giờ sau khi mất điện vẫn mở hoặc đóng được nhiều lần.
- Thời gian lưu điện chờ nêu trên đạt được khi bình ắc-quy đã được nạp đầy và có nuôi bộ nhận điều khiển từ xa.
- Treo máy UPS bằng giá treo (patt treo) chuyên dụng kèm theo máy.
- Cắm phích cắm của motor cửa cuốn vào ổ OUTPUT 220V ở hông bên trái của máy UPS.
- Cắm phích cắm INPUT 220V của máy UPS vào ổ cắm điện lưới 220V.
- Bật công tắc màu đỏ trước mặt máy lên vị trí ON.
Chỉ thị của đèn LED trên mặt bộ tích điện: Đèn LED trên mặt máy có 03 màu sáng khác nhau tương ứng với các trạng thái hoạt động của máy UPS:
- Màu xanh: hiển thị máy UPS đang hoạt động và mô-tơ cửa cuốn được cấp điện.
- Màu vàng: hiển thị bình ắc-quy đang được nạp, khi bình ắc-quy đã được nạp đầy thì đèn sẽ sáng màu xanh.
- Màu đỏ: cảnh báo bình ắc-quy đã hết điện hoặc máy UPS bị quá tải.
Trong trường hợp bình ắc-quy hết điện: đèn sáng đỏ và máy UPS sẽ ngắt không phát điện cho đến khi bình ắc-quy tự hồi điện hoặc có điện lưới và bình ắc-quy được nạp máy sẽ tự mở lại.
Trong trường hợp quá tải: do sử dụng vượt quá công suất cho phép của máy hoặc chập tải đèn đỏ sẽ sáng, máy sẽ tự khoá không phát điện. Trong trường hợp này máy không tự mở lại, phải tắt máy, kiểm tra motor hoặc tách chỗ chạm chập, sau đó mở lại máy sẽ hoạt động bình thường.
Chú ý:
– Lắp đặt máy ở chỗ khô ráo thoáng khí, tránh những chỗ ẩm ướt, nước vào.
– Khi sử dụng phải thường xuyên cắm máy vào điện lưới.
– Máy không sử dụng phải tắt công tắc nguồn. Để lưu kho quá 2 tháng phải cắm điện khoảng 14 giờ để nạp bảo dưỡng bình ắc-quy.
